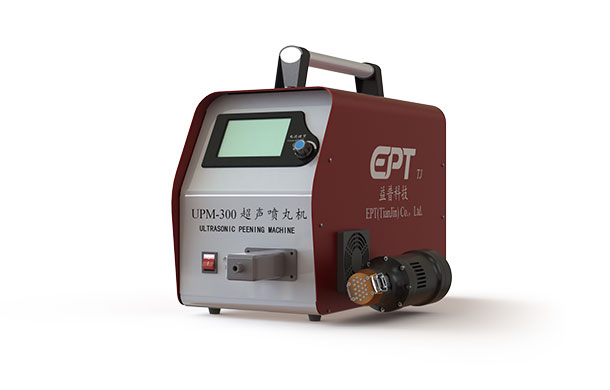

UPM-300 针式超声喷丸

产品型号:UPM-300

适用范围: 强化金属表面、大型薄板成型及矫形

产品用途: 手持式半波长超声喷丸枪 体积小、重量轻,易于操作,无弹丸回收

售后服务热线 18822626146 联系我们
  • 产品介绍
  • 参数规格

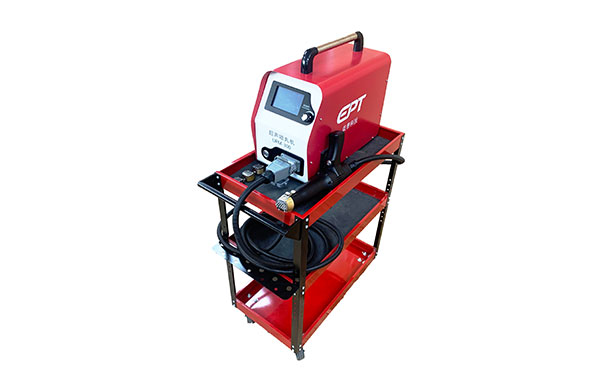

  • UPM-300 针式超声喷丸机

    应用:

    适用于各种金属材料,为强化金属表面和大型薄板成型及矫形,对拥有曲面的零件(飞机、火箭等大型飞行器的壁板)进行成型和矫形。


    原理介绍:

            超声冲击机的超声波激励源驱动丸粒或撞针高速撞击金属工件表面,在工件表层形成塑性变形层,细化晶粒,达到强化的目的。同时撞击区金属往两侧延展,撞击面凸起,未撞击面内凹,工件弯曲变形。采取合适工艺,即可控制变形方向和程度,达到成型或校形目的。

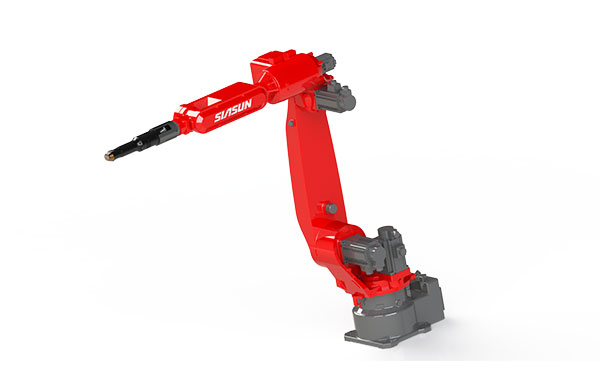

          大型薄板结构比如飞机壁板、火箭外壳、导弹外壳等在生产时存在成型困难的情况,传统成型工艺采用模具成型和高温蠕变成型,生产成本高,周期长,而且一旦成型后再要进行校正会很困难。超声喷丸机具有使金属表面发生塑性变形的功能。超声喷丸枪在处理薄板时,被处理表面的金属在受压的同时还会向四周延展,这样被处理的表面就会凸起,另一面未被处理的表面向内凹陷,整张薄板就发生了弯曲变形。采取恰当的超声喷丸处理工艺,就可以控制薄板变形的方向和程度。在局部校形时,超声喷丸具有很大的优势,其超声喷丸枪重量不超过3公斤,长度不超过300毫米,可以单人手持操作,也可以夹持在自动处理机构比如机械臂、行走小车等上面进行自动处理,非常的方便、高效。





    普通喷丸与超声喷丸对比

    普通喷丸

           作为航空航天、汽车等行业常用的金属零部件强化技术,具有设备简单、成本低廉的特点,同时缺点也比较多,设备体积大、功耗高、难以移动、工作时有大量粉尘和极大的噪声、污染工作环境、不利于节能减排等。

    超声喷丸

           作为最新型的强化、成型和校形技术,和普通喷丸比较,具有设备体积小、便携移动、操作简单、功耗低、无粉尘、丸粒少且无需回收、强化层更深等优点。


  • UPM-300 针式超声喷丸


    超声电源

    300参数值

    300S参数值

    喷丸枪

    300参数值

    300S参数值

    输出频率

    15kHz

    20kHz

    工作频率

    15kHz

    20kHz

    供电

    ~220V

    ~220V

    换能器类

    压电

    压电

    额定功率

    300W

    500W

    重量

    3.5KG

    3.5KG

    重量

    14KG25KG

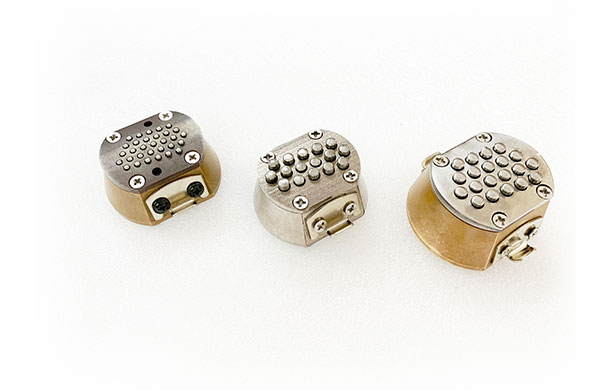

    针式

    10-16针

    10-30针

    显示

    5寸彩屏7寸

    冷却方式

    风冷

    风冷
